关于USB 3.1、USB Type-C
发布时间:2017-03-16

很少有一种技术或标准能够像通用串行总线(Universal Serial Bus)那样无处不在,没错,它就是我们熟悉的USB。在接近20年的时间里,USB就是始终承担着伟大的作用,帮我们不停的传输数据和电量,并且速度也在不断提升。尽管USB的标准一直在不断提升,但是对于普通用户来说,似乎对于这种改变并不是非常熟悉。再加上最近一段时间USB Type-C技术的开始普及,再一次将USB的最新标准变成了比较热门的话题。那么下面就和我们一起来看看关于USB 3.1、USB Type-C以及USB电力供应范围等我们需要了解的知识吧。



USB 3.1和USB Type-C并不是一回事

有些人一定已经注意到了,有时USB 3.1和USB Type-C这两个词在某些场合下是可以互换的,这就导致了许多人对这两个概念之间的界限比较模糊。简单的说,USB 3.1是一个行业标准,同时也是目前标准的修订号。这是一项技术标准,并不是物理产品。但是USB Type-C则是一种新型的连接器,有Type-C插头和Type-C插座组成。

更重要的是,虽然USB Type-C是基于USB 3.1进行设计,但是并不意味着使用这种连接方式的设备支持USB 3.1标准。比如诺基亚N1平板,尽管同样使用了USB Type-C插头,但是依然还是USB 2.0设备。同样的概念也适用于OnePlus 2智能手机。与此同时对于使用USB 3.0 Type-A接口的设备来说,这种以蓝色为标志的接口经常出现在笔记本电脑和台式机上,却兼容USB 3.1标准。所以这么做有什么意义呢?为什么有些设备使用了不兼容USB 3.1标准的USB Type-C接口呢?没错,就是为了方便。

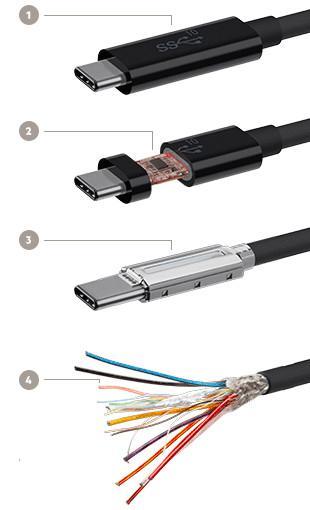

USB Type-C可逆、耐用、占用空间小

我们都会使用到USB线缆和USB驱动器,而经常会出现不小心搞反方向插不进去的问题。而USB Type-C则很好的解决了这个问题,它采用可逆的设计,不用限制方向。也就是说,你可以将USB Type-C插头轻易的插进任何一个USB接口,无论是USB 3.1、3.0还是2.0。

这样做的好处还有就是减少磨损。通常USB Type-C的插拔次数不少于10000次,这基本上与现在比较主流的microUSB比较一致。同样重要的是,USB Type-C还可以占用更少的电路板空间,这对于产品硬件设计师来说是个好消息,这样就可以为电子设备的其他功能预留出更宝贵的空间。

USB Type-C将成为USB连接的主导

我们过去一定已经看到了不少与现在USB相比USB Type-C的不少优点,而除了这些优点之外,新的插头和接口可以支持USB 3.1高速连接,可以在显示端口中传送4K标准信号、并且承担100w的电源,并且这一切都在同一时间完成。只要满足所有技术标准就可以。由于目前来看USB Type-C将不会过时,因此未来将很有可能成为USB连接的主导形式。

目前,一些厂商和产品已经开始有所行动。比如苹果的新MacBook就是用了Type-C单接口设计,可以用来充电、传输数据以及视频输出等多个功能。和谷歌的最新版本Chromebook Pixel也配备了两个USB Type-C接口,并且实现相同的作用。不过需要注意的是,这两款笔记本都需要特别的转换器才能通过USB进行充电。

不过,USB Type-C的逐渐普及将导致目前大量的现有USB数据线缆失去作用,因为它们并不兼容USB Type-C。我们无法将microUSB插入到USB Type-C接口中,不过相比于USB Type-C带来的更多优势,淘汰旧有的一批连接标准也是大势所趋。

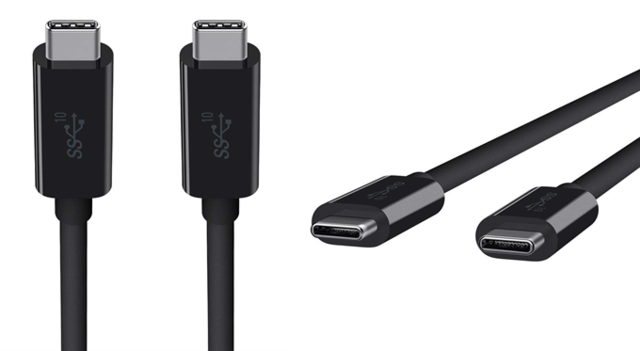

目前,包括贝尔金等知名配件厂商都已经开始推出USB Type-C新型数据线缆了。

USB 3.1更快,快得多

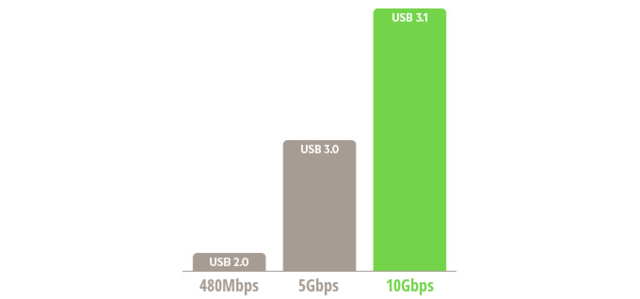

我们已经详细介绍了USB Type-C,那么现在该来了解一下USB 3.1了。USB标准的提出是为了规范计算机和外部设备的连接和通讯;它从最初1996年的1.0版本起步、2000年的2.0版本普及,到2008年的3.0版本更新,最终在2013年3.1版本中成为现在的最新状态。第一代的USB 1.0大范围商业运用传输速率为12mbps,而随着带宽需求的不断增长,USB 1.0很快就不能满足实际需求。随后USB 2.0带来了传输速率上的显著提高,峰值达到了480mbps。而后来的USB 3.0则提升到了5gbps,而最新的USB 3.1则可以达到10Gbps速率。而目前比较常见的速度则在7.2Gbps左右。





每一代USB标准的更新除了数据传输速度的加快、扩展性的加强、电流传输的加快等内部的技术更新之外,还有一个消费者可以直观感知的一点:那就是接口标准的改变。

在最新的USB 3.1标准中,有三种接口样式,一个是Type-A(即Standard-A,传统计算机上最常见的USB接口样式),一个是Type-B(既Micro-B,目前主流Android智能手机使用的接口样式),另外一个是Type-C(即上面提到的全新设计的接口样式)。

从三种接口样式的命名中,我们也可以直观地感受到,USB 3.1标准的制定者(USB IF协会)也在试图简化和统一目前纷繁不一的接口类型。简单地说,USB IF协会从目前存在的接近十种之多的USB接口中选择了其中最为广泛的两种,分别命名为Type-A和Type-B,接着又重新设计了一种新的接口并将之命名为Type-C;只有这三种接口才能够支持USB 3.1标准下的数据传输速度、电流传输大小等等各项技术标准。

USB电力供应范围

USB除了可以用来传输数据之外,还可以作为电力供应的手段。而最初的USB标准由于并不具备电力供应能力,因此USB 1.0及2.0的电力供应能力仅限于2.5w(0.5A/5v)。虽然这足以供应手机等小型电子设备,但是对于外界驱动器来说,显然远远不够。而USB 3.0就应运而生,它的供应值可达4.5w(0.9a/5v)。





而在USB 3.1标准下的USB Type-C接口的供电能力可以达到最高20V/5A,也就是100w,不仅可以满足手机充电的要求,还能够满足平板设备和计算机的充电需求;另外,在这种供电能力下,也可以免去其他用电功率较高的外部设备需要另接电源的麻烦。

另外,关于USB Type-C供电范围还有一些问题需要说明。其中有好也有不足。好消息是,USB PD 2.0标准未来可以直接为笔记本或平板电脑供电,同时还可以让智能手机作为作为移动电源使用。

另一方面不好的消息就是,暂时还没有所谓的全能USB线缆问世,这些线缆需要内置特殊的芯片,里面包含了关于线缆的信息。全功能的USB线缆需要能够承受1.5a或5v的电流,而这样的线缆造价要比普通的USB线缆高出许多。

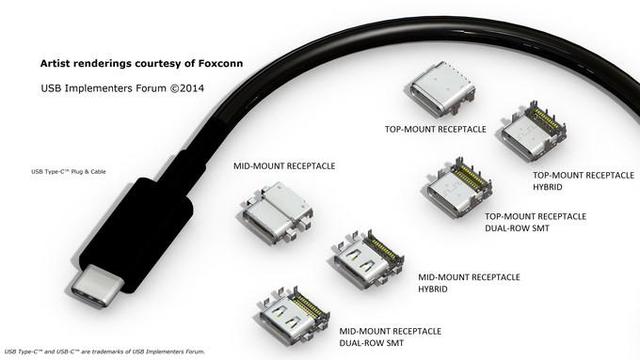

USB Type C  描述 TE产品型号

中间安装式0.485混合C型USB插座 2129691-1

0.65mm沉板式防溅水双排SMT C型USB插座 2295018-2

0.65mm沉板式双排SMT C型USB插座 1-2295018-2

来源 腾讯数码讯(编译:Raul)
